KONEKSI KOMPUTER CLIENT-SERVER dan
CISCO PACKET TRACER
1. Penyettingan Pada "Komputer Server"
Maka akan keluar command prompt (form seperti layar
komputer jadul), Ketik " ipconfig", setelah itu tekan tombol ENTER
Jika komputer server sudah terhubung dengan jaringan
maka akan keluar IP address nya
Misalkan Jika IP address tidak keluar berarti
komputer Anda belum terhubung jaringan atau belum di konfigurasi, untuk
mengkonfigurasi ada beberapa langkah sbb :
klik Icon Start Menu (di kiri bawah) > Control
Panel > View Network Status and Task
Klik Change Adapter Settings
klik Local Area Connection > Klik Properties
Double Klik Internet Protocol Version 4 (TCP/IPv4)
Pilih Use The Following IP Address
Isi IP Address, contoh (192.168.1.105)
Dalam mengisi IP Address, yang terpenting adalah IP
Server dan IP Client tidak sama, seperti ilustrasi gambar di bawah ini
"Langkah selanjutnya adalah mematikan juga
service Windows Firewall dan nonaktivkan sebentar antivirus", klik Icon
Start Menu (di kiri bawah) > Control Panel > Network and Internet >
Network and Sharing Center > Klik Windows Firewall
Klik Turn Windows Firewall On or Off
Matikan Windows Firewall seperti gambar berilut
(Klik OFF)
2.
Penyettingan Pada "Komputer Client"
Untuk penyetingan di komputer client yang terpenting
adalah "Mematikan Windows Firewall" dan memasukkan IP adress komputer
server
IP Address pada komputer client juga harus
dikonfigurasi. Ingat, IP Komputer Server dan IP Komputer Client harus disetting
berbeda, seperti ilustrasi gambar di bawah ini
Untuk menentukan
computer sudah terhubung dengan server, klik icon start menu (di kiri bawah) > ketik cmd pada kolom
pencarian, kemudian tekan tombol ENTER,
ketik "ping 192.168.1.105"
(contoh) untuk mengontak ip adress komputer server di komputer client
Jika muncul Reply
From, seperti gambar di bawah ini berarti jaringan sudah saling terhubung
antara komputer server dan client
"Langkah selanjutnya adalah mematikan juga service Windows Firewall
dan nonaktivkan sebentar antivirus", klik Icon Start Menu (di kiri bawah) > Control Panel > Network
and Internet > Network and
Sharing Center > Klik Windows
Firewall
Klik Turn Windows Firewall On or Off
Membuat Jaringan Client-Server Dengan Cisco Packet Tracer
Hubungkan semua device dengan kabel straight.
Mengapa straight? karena devicenya berbeda.
Hubungkan dengan kobel straight
Setelah dihubungkan dengan kabel, setting server
agar dapat terkoneksi dengan PC. Setting server dengan IP 192.168.1.1.
IP Server: 192.168.1.1
Kemudian setting IP pada tiap PC. Misalnya PC0: 192.168.1.19, PC1: 192.168.1.20 dan PC2: 192.168.1.21.
Sampai sini, semua settingan sudah selesai. Hanya
tinggal memastikan apakah PC dan server terkoneksi dengan baik.
Seperti biasa, ada dua cara untuk memastikannya.
Cara pertama dengan ping dan cara kedua yaitu dengan mengirim PDU.

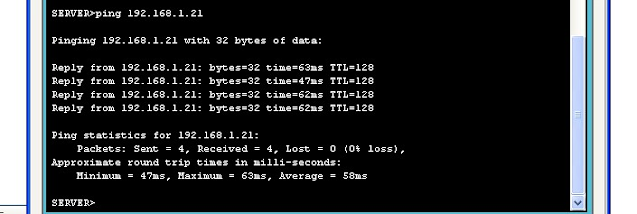

Ping semua PC dari server. Bila berhasil, akan
terlihat seperti gambar berikut.
Cara kedua adalah dengan mengirim PDU. Kirim PDU
dari server ke semua PC, lihat gambar berikut.
